Le masque de Bahtinov est souvent utilisé pour faire la mise au point au télescope.
Le grillage crée des lignes de diffractions qui aident pour la mise au point du foyer.


Masque de Bahtinov de William Optics
pour leur lunette de 132mm.


Image d'une étoile brillante vue à travers le masque de Bahtinov.

Le principe est assez simple, si l'étoile n'est pas au foyer, la ligne du centre sera décalée vers l'une des 2 lignes extérieures.
Pour être au foyer, il faut placer cette ligne en plein centre des 2 lignes externes
avec votre système mise au point : Bouton de focus ou via un contrôleur motorisé.

L'expérience montre que ce n'est pas toujours évident de savoir si on est parfaitement centré...

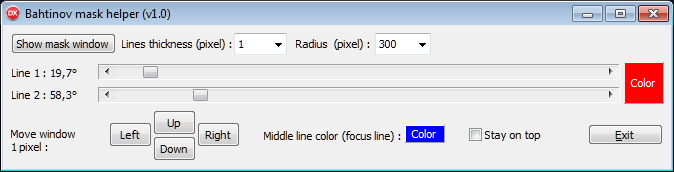

J'ai donc développé un petit logiciel sous Windows qui pourrait aider!





Pour utiliser le logiciel, voici les étapes :

• Lancez le logiciel et cliquez sur le bouton "Show mask window". La fenêtre de référence s'affiche. Elle est transparente!
  Utilisez la cadre du haut pour le déplacer comme normalement.
• Centrez la fenêtre de référence sur l'étoile. Au besoin agrandissez-la et augmentez la longueur des lignes via la liste déroulante "radius".
• Ajustez les 2 lignes rouges sur les 2 lignes externes créées par le masque de Bahtinov via les 2 bars de
  défilements disponibles (celles-ci permettent d'ajuster les angles).
  Au besoin, utilisez les 4 boutons pour déplacer la fenêtre de référence de 1 pixel dans la direction choisie.
• Maintenant, valider si la ligne bleue coupe exactement la ligne du centre de votre image, si ce n'est pas le cas,
  faites la mise au point du foyer: Bouton de focus ou via un contrôleur motorisé.

Ça demande un peu de temps pour l'ajustement, par contre plus de doute sur le centrage!
Si vous pouvez activer l'auto guidage de la monture faites-le pour garder l'étoile bien centrée pendant l'opération.

Il est possible d'ajuster la taille de la fenêtre, la longueur des lignes, l'épaisseur, et au besoin les couleurs.

Voici un exemple :



Dans cet exemple le foyer est parfait!
Vous pouvez télécharger le logiciel ici (3.7 megs).

Note: Il est possible que la fenêtre de référence ne soit pas transparente.
Si c'est le cas c'est probablement relié au theme Windows ou à Aero sous Win 10.
