Le masque de Bahtinov est souvent utilisé pour faire la mise au point au télescope. Son grillage crée des aigrettes de diffraction qui facilitent l'ajustement du foyer.
Le principe est simple : si l'étoile n'est pas au foyer, l'aigrette centrale est décalée vers l'une des deux aigrettes extérieures. Pour obtenir une mise au point correcte, cette ligne centrale doit être exactement au milieu des deux autres. L'ajustement se fait avec la molette de mise au point ou un contrôleur motorisé.
Un logiciel d'aide au centrage
Il n'est pas toujours évident de déterminer si l'alignement est parfait. J'ai donc développé un petit logiciel Windows qui peut aider à effectuer ce réglage.

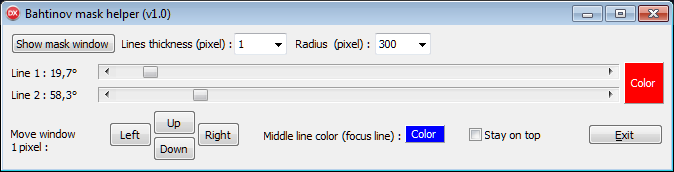

Utiliser le logiciel
- Lancez le logiciel et cliquez sur Show mask window. La fenêtre de référence transparente s'affiche; déplacez-la avec le cadre supérieur.
- Centrez la fenêtre sur l'étoile. Au besoin, agrandissez-la et augmentez la longueur des lignes avec la liste radius.

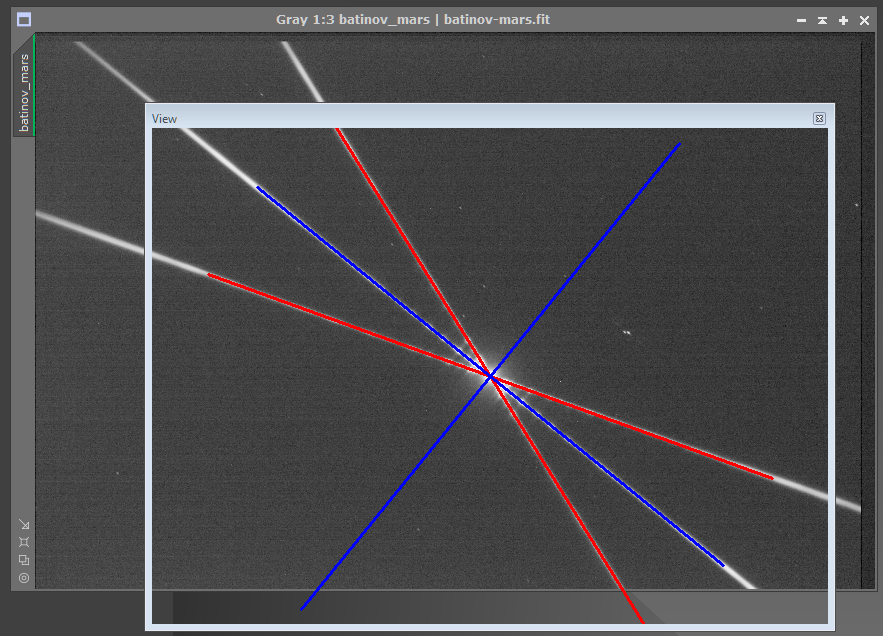

- Ajustez les deux lignes rouges sur les aigrettes extérieures du masque à l'aide des deux barres de défilement. Les quatre boutons permettent de déplacer la fenêtre d'un pixel dans la direction choisie.
- Vérifiez que la ligne bleue coupe exactement l'aigrette centrale de votre image. Si ce n'est pas le cas, ajustez la mise au point.
L'ajustement demande un peu de temps, mais élimine le doute sur le centrage. Si votre monture le permet, activez l'autoguidage afin de conserver l'étoile bien centrée pendant l'opération. La taille de la fenêtre, la longueur et l'épaisseur des lignes, ainsi que les couleurs, peuvent être ajustées.
